機械式卸貨平臺MDL280

所屬分類：物流周邊設備系列
點擊次數：639
發布日期：2020-04-22 05:30:57
在線詢價

詳細介紹

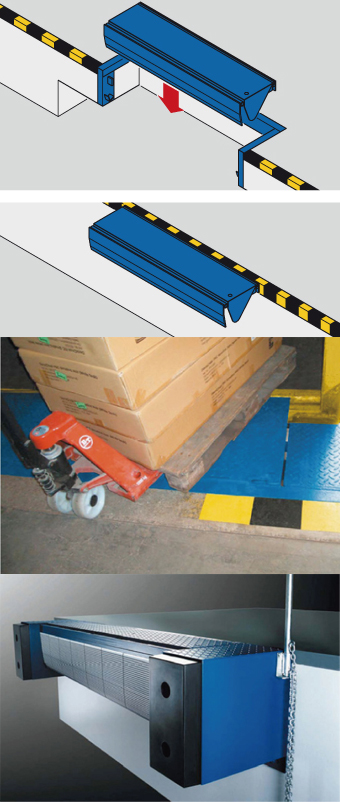

臺邊式卸貨平臺安裝于卸貨碼頭臺邊，采用機械式操作方式。主臺面和活頁小搭板均采用高強度拉伸花紋板臺面板。開順獨有的雙彈簧提升系統，確保了操作高效率和平臺耐用性。精心設計的工程學結構延長了卸貨平臺的使用壽命。臺邊式卸貨平臺適用于倉庫臺面與貨車臺面高度差較小的情況，也可以用于替代一些老舊過時的、不安全的卸貨板。

1. 產品安裝土建說明

2. 產品技術說明書

產品技術文檔采用PDF格式

平臺材質 & 表面處理 主要結構件均采用優質高強度花紋鋼板及型材緊密焊接制造，臺面骨架采用特種”I”型鋼做成，使臺面受力更加均勻，且減少骨架的扭力，比傳統的槽鋼增加2倍的承托力，更加堅固耐用。鋼結構件經嚴格的拋丸除銹表面處理。所有鋼結構組件均經過兩道底漆，兩道面漆，且選用優質 聚氨酯面漆，經烘干處理后，漆膜厚度不小于0.08mm，標準面漆選用藍色RAL5010。

產品結構技術性能：

平臺結構 采用整體平臺面結構設計，表面采用高強度拉伸花紋板臺面板。面板底部骨架采用仕科獨有“I”型鋼支撐結構，有效分解力的分布，減少骨架扭力，更加堅固耐用。
開放式活頁關節結構 由高強度拉伸花紋鋼板制成，由一根直徑為25-30mm的高強度鍍鋅連接軸連接。開放式活頁關節比傳統的管型焊接關節，增加焊位面積達300%，受力面積增加2.5倍以上，使活頁小搭扳增加高達4倍的承托力；而且更容易保養。
彈簧平衡結構 獨有的彈簧平衡結構，具有高強度，高韌性的特點，且操作簡便。
開放式底座結構 易于坑位的清理和日常維護。
獨立支腿結構 設計的28噸(60,600lbs.)支撐腿結構，可以在卸貨的過程中，當卡車突然離開平臺卸貨區域，支撐腿可以使貨物和叉車保持在水平面，大限度地降低事故的發生，保證了操作人員的安全。
裝配維修支撐桿 卸貨平臺帶有裝配維修支撐桿，以便在設備維護檢修或坑位清洗時，支撐住卸貨平臺，確保平臺下操作人員的安全。
連接軸 采用2根同心軸，可以有效的減少應力集中而造成軸的變形。
低于平臺操作 可以實現調節板低于平臺的操作，（在不伸展活頁小搭扳的情況下），適合滿載貨物的低底盤貨車排貨物的起卸。
浮動調整 當活頁小搭扳搭在卡車尾部時，可以垂直偏轉，調節范圍在100mm(4”)以內。

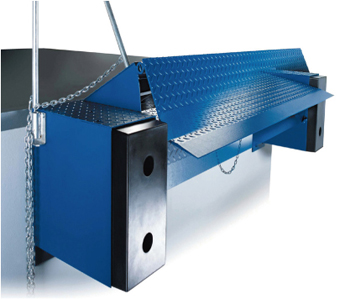

防撞膠 卸貨平臺前端配備了兩塊重型防撞膠，型號為B300-250F，250mm x 300mm(10” x 12”)。

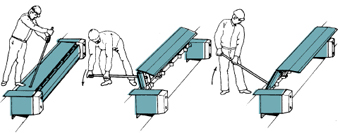

操作說明：

當貨車停靠裝卸貨區域后，解開操作桿固定裝置，把操作桿插入臺面。
用操作桿向內，向下拉動平臺，直到操作桿達到水平位置，此時也是平臺高的位置。
緩慢向上提升操作桿，活頁小搭板即自動打開，延伸至卡車尾部。
確認活頁小搭板安全搭接后，卸下操作桿，放回操作桿固定裝置，卸貨平臺即可使用。

可選配置：

可以根據客戶要求進行設計和生產制造。
可以提供集成的控制系統，配合仕科工業滑升門或快速門，并實現互鎖。
側部可以提供橡膠條和毛刷密封，保證高度調節板的整體密封性能。
可以配置橡膠式防撞塊，層疊式防撞塊。
卸貨平臺小搭板標準規格為400mm，可以提供長度為450mm、500mm的非標產品。
